汽車零件缺陷檢測系統描述
系統采用進口高分辨率CCD相機，可以快速獲取汽車車燈頭上的圖像，通過圖像識別、分析和計算，采用灰度對比提取檢測汽車車燈頭黑頭、焊片不良、歪頭、裂紋等缺陷。并輸出相應檢測合格/不合格信號提示，以便于人員對缺陷品的處理。

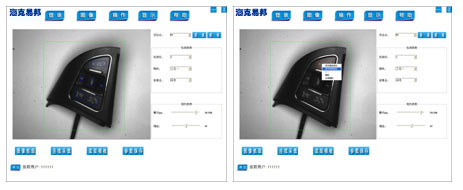

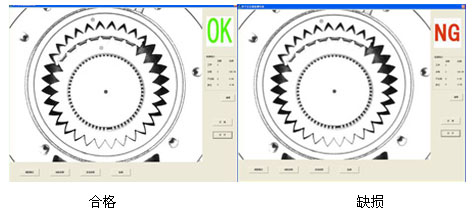

以下部分為樣品實物圖及Demo圖
系統運行原理：產品沿同一方向通過視覺檢測系統；產品到位后光電眼輸出觸發信號傳輸給相機觸發拍圖；軟件進行處理判斷并輸出OK/NG信號；設備在下一工位進行相應處理。
系統檢測原理介紹
本系統采用先進的圖像視覺檢測技術，圖像處理系統對每幅圖像進行預處理、相關尺寸測量等運算，并與標準模板圖像或設定的相關參數進行比較，根據檢測區域內汽車車燈黑頭、焊片不良、歪頭、裂紋等灰度差值來提取表面的缺陷，并提示缺陷位置及顯示缺陷大小。輸出相應檢測信號。
系統主要功能
-
自動對圖像進行定位；
-
對產品黑頭、焊片不良、歪頭、裂紋等缺陷進行檢測；
-
產品合格給出OK信號，產品不合格時輸出NG信號；
-
可自動保存不合格要求的圖像；
-
可保存檢測數據，供歷史數據查詢。
主要技術特點
-
操作界面清晰明了，簡單易行，只需簡單設定即可自動執行檢測；
-
檢測軟件及算法完全自主開發，系統針對性強；
-
可有選擇的對局部進行檢測，提高檢測的靈活性；
-
專業化光源設計，成像清晰均勻，確保檢測任務完成；
-
安裝簡單；結構緊湊，易于操作、維護和擴充；
-
可靠性高，運行穩定，適合各種現場運行條件；
-
基于PC平臺，系統可擴充性強。
|
