排線測量及檢測系統描述

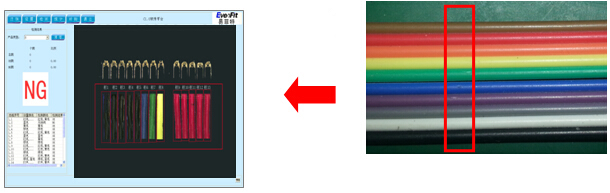

在排線的生產過程中，需要對線的顏色進行識別，判斷排線是否合格。排線檢測系統通過圖像定位放大后獲取的圖像來觀測排線的尺寸及特征，并應用圖像測量軟件對需要測量部位進行自動測量同時對特征部位進行識別，判斷加工是否符合要求。
西安�？艘装罟怆娍萍加邢薰净跈C(jī)器視覺圖像處理技術研究開發的排線測量及檢測系統軟件采用區域選擇式自動測量、識別。檢測時通過鼠標畫框選擇需要檢測區域，然后點擊檢測按鈕，軟件即可進行自動識別和測量。
系統主要功能
排線顏色順序是否正確；
線兩側同時進行檢測；
結果顯示為OK和NG，OK為合格，NG為不合格。
對檢測的產品進行統計，可以保存和顯示統計數據；
測量精度高于0.1mm；
在線測量速度≥50個/分鐘；
系統檢測到質量問題時，提供警示、剔除或其它控制信號；
系統有自學習功能，且學習過程操作簡單；
主要技術特點
操作界面清晰明了，簡單易行，只需簡單設定即可自動執行檢測；
軟件及算法完全自主開發，系統針對性強；
可靈活設置測量模板、測量范圍；
專業化光源設計，成像清晰均勻，確保測量任務完成；
支持多種型號產品的測量、具備產品在線自動搜索等功能；
安裝簡單，不影響原生產線工作；結構緊湊，易于操作、維護和擴充；
可靠性高，運行穩定，適合各種現場運行條件。
基于PC平臺，系統可擴充性強，基于EF-VS機器視覺軟件平臺可擴展其它功能。
|
