由于電子產品自身的精密性要求，所以在產品的生產過程中各道工序都環環相扣，那么我們就必須保證每道工序的質量。 例如印制線路板的設計工藝流程包括原理圖的設計、電子元器件數據庫登錄、設計準備、區塊劃分、電子元器件配置、配置確認、布線和最終檢驗。在流程過程中，無論在哪道工序上發現了問題，都必須返回到上道工序，進行重新確認或修正。
在本案例中，我們用來檢測PCB板各元器件的有無及電阻器件的極反。

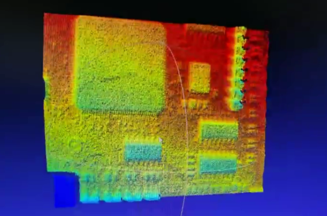

如下圖一個PCB板圖片：
根據檢測要求，需要檢測PCB板上各個字符的缺失及正誤，電容的有無，電阻的極反。
檢測原理：本案例中利用emvp軟件進行檢測，此款軟件可以進行二次開發，根據客戶需要自行編輯檢測。通過合格產品建立各個板塊的標準模板，并設置好相應的參數，每個檢測框都可以同時進行檢測，每次將檢測結果與模板相似度比較，最終判定此產品是否合格。
|
