MVSBDT系列半导体视觉检测系统由西安�？艘装罟獾缈萍加邢薰舅咀灾餮蟹�，结合时下最新的用户特点及实际需求而推出。产品具有集成度高，操作简便，设置灵活，稳定可靠等优点。本产品适用半导体、网络变压器等管脚类电子产品检测对象，规定了我司半导体系列产品的检测指标精度。其他技术要求均适用于我司半导体检测系列的全系产品。
 |

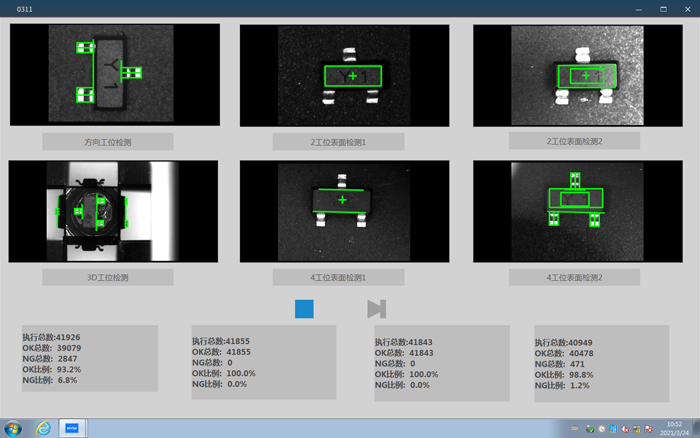

设备采用四相机多工位检测视觉检测说明 |
|

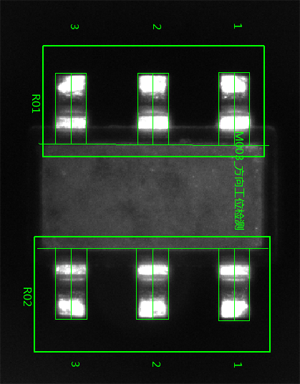

工位一方向检测工位:方向检测：引脚尺寸、引脚缺失、引脚间距；
工位二镭射工位检测：方向检测、壳体破损、印字损坏缺失、多印或重印、字符偏移、印字污渍、划痕、印字倾斜、封装表面划伤、封装异物污染、封装气泡孔洞、漏芯；
工位三：3D工位检测：通过3D5S结构，将产品管脚进行投影，从正面及四个侧面对管脚进行检测,检测项:引脚宽、引脚长、引脚过短、引脚缺失、引脚间距、共线度、共面度；
工位四：编带工位检测：引脚站高共面度、引脚翘起、有无器件检测、有无印字、反转或侧翻、引脚检测。
|

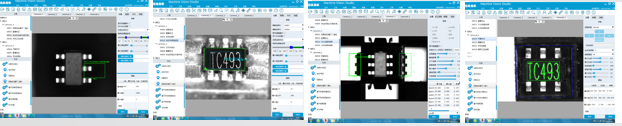

视觉检测说明
|

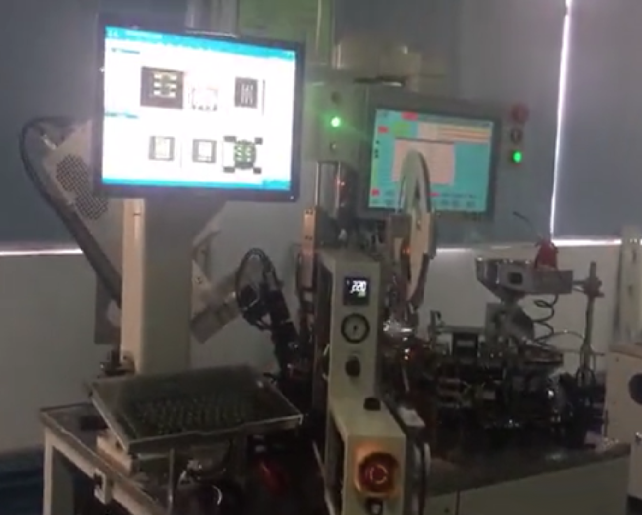

设备应用现场
|
半导体检测
设备采用四相机多工位检测；
采用方法包括：
方向检测、 表面缺陷检测
多模版灰度匹配、 非印字面检测
3D共线检测、编带工位检测、图像预处理 |
 |
| 检测性能指标 |
产品型号
|
检测速度
|
过检率
|
漏检率 |
HK-MVSBDTSOT23
|
50K/H
|
万分之三
|
无 |
HK-MVSBDTSOP8
|
50K/H
|
万分之三
|
无 |
| HK-MVSBDT1006 |
50K/H
|
万分之三
|
无 |
|
| 视觉检测优势 |
|
检测结果标准，可量化；
速度快、效率高、成本低，机器视觉检测能达到15PCS/s；
独特的3D结构光成像原理，多面成像检测，3D投影图像然后对原始管脚和其投影分别检测引脚长宽、间距、跨距、共面度和共线度。
|

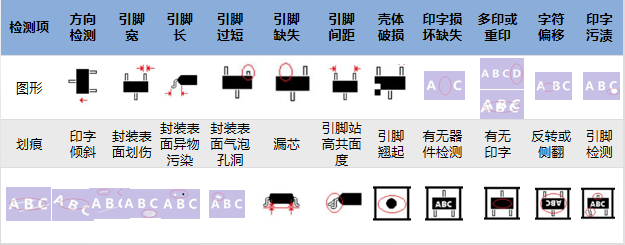

检测指标
LJ8000四相机系列
方向，缺陷，划伤，磕损，印字的缺失、漏印、错印，污渍，管脚的长、宽，管脚间距、以及共线度，端宽，编带复检，检测速度高达42K/小时。过检率小于万分之三，无漏检。
|
