LED检测系统适用于贴片LED底部侧面缺陷5面同时成像检测，正面反料，侧料，倒料，缺料，边缘毛刺检测及包装复检。

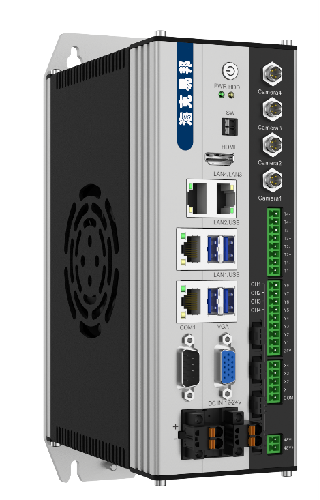

该系统采用视觉控制器HK-V6500N，将图像处理与光源相机控制融为一体，而实现视觉处理与光源相机控制有效融合，节约成本；同时也为用户提供良好的视觉图像采集解决方案。
产品优势：
1.5面一次成像检测，高效快捷；
2.4侧面引脚翘起，变形检测；
3.多次曝光分区检测，更精准稳定；
4.一体化的结构，体积小无需配件安装机构设计、加工、安装；
5.集成的视觉处理及光源亮度控制调节软件，操作简单使用方便。
LED机器视觉检测系统（产品检测 OK图）
检测功能：
1. 检测底部方向，引脚缺失，空/混料,多/少胶；
2. 变形/凹坑，正面撞伤，划伤，压伤;
3. 检测颜色，异物，缺角，方向，倒料，引脚;
4. 检测材料裁边歪斜、撞伤未脱落;
5. 包装复检。
产品性能：
1.视觉检测时间（采图时间+检测时间+信号发送及保持时间）为40ms，设备实际运行速度为40-45K/H,高于同行业25%。
2.过检率≤0.3%，无漏检。
3.支持在线修改参数。

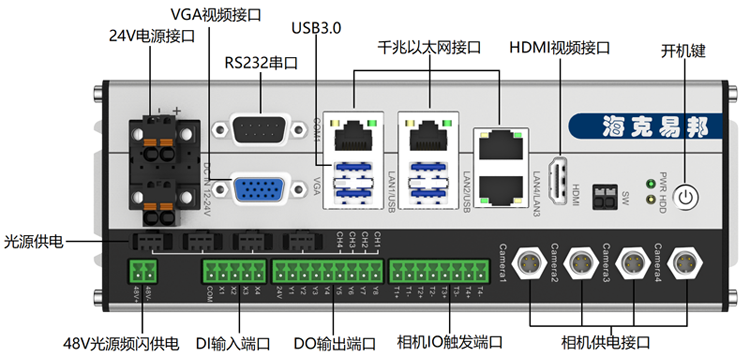

V6500N视觉控制器外部接口
 |
| 序号 |
标记 |
标示 |
功能 |
数量 |
| 1 |
CPU |
i5/i7 |
3代 |
1 |
| 2 |
电源接口 |
DCIN 24V |
DC 24V电源输入（100W适配器） |
1 |
| 3 |
指示灯 |
（绿色LED灯） |
备份还原指示灯 |
1 |
| 4 |
HDMI |
HDMI |
高清显示接口
|
1 |
| 5 |
千兆网口 |
LAN |
10/100/1000M网络接口 |
4 |
| 6 |
开关 |
|
开关机&电源指示灯按钮 |
1 |
| 7 |
VGA |
VGA |
显示接口 |
1 |
| 8 |
U口 |
USB3.0 |
USB2.0接口 |
4 |
| 9 |
COM |
RS-232 |
1个RS-232接口 |
1 |
| 10 |
输入输出 |
GPIO |
GPIO |
12 |
| 11 |
视觉光源 |
L1L2L3L4 |
4个SM3芯接头 |
4 |
| 12 |
相机接口 |
C1C2 |
相机供电及触发输出 |
4 |
| 13 |
电源接口 |
DCIN 48V |
48V电源输入 |
1 |
| 14 |
触发输入 |
in1234 |
相机光源触发输入信号 |
4 |
| 15 |
运动控制 |
gLink |
等环网接口 |
2 |
| 16 |
扩展ip |
|
|
1 |
|
|
