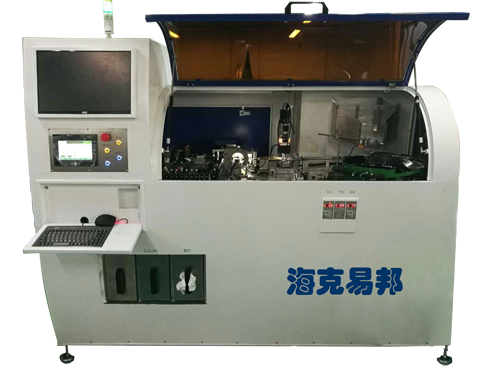

電容檢測系統用于“直插式固態電容”的各類缺陷進行自動識別。適用于電容側面，頂部，底面，支架存在的劃傷，凹坑，印字，溢膠等缺陷及不良進行自動識別檢測并對不良品進行自動剔除及報警。
該系統采用視覺控制器HK-V6500N，將圖像處理與光源相機控制融為一體，而實現視覺處理與光源相機控制有效融合，節約成本；同時也為用戶提供良好的視覺圖像采集解決方案。具有集成度高、操作簡便、設置靈活、穩定可靠等特點。
性能指標
1. 表面360°全方位檢測；
2. 檢測速度5個/秒；
3. 檢測項包含了電容品質要求的所有缺陷；
4. 不同尺寸電容檢測程式專用；
5. 6工位檢測；
6. 缺陷檢測精度0.02mm2；
7. 支架變形檢測精度0.01mm；
8. 定制軟件界面，符合行業操作習慣。
系統運作流程
本系統采用6個相機，1個彩色相機，5個黑白相機，一臺工控機，檢測速度為5個/秒，檢測電容側面，頂部，底面，支架存在的劃傷，凹坑，印字，溢膠等缺陷及不良。系統采用6個相機進行檢測，第一個彩色相機負責檢測電容頂部印字，第二個黑白相機負責檢測電容支架，第3個黑白相機負責檢測底部缺陷。第4，5，6個黑白相機負責檢測電容360°表面的缺陷。

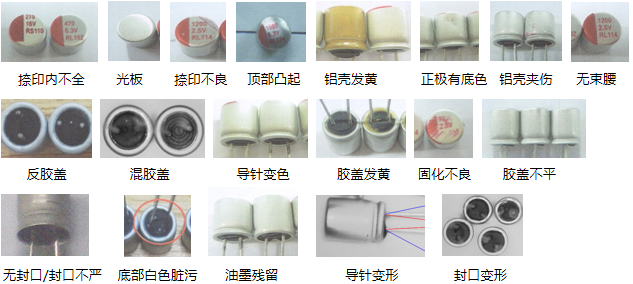

檢測項目
檢測界面圖
V6500N視覺控制器外部接口
 |
| 序號 |
標記 |
標示 |
功能 |
數量 |
| 1 |
CPU |
i5/i7 |
3代 |
1 |
| 2 |
電源接口 |
DCIN 24V |
DC 24V電源輸入（100W適配器） |
1 |
| 3 |
指示燈 |
（綠色LED燈） |
備份還原指示燈 |
1 |
| 4 |
HDMI |
HDMI |
高清顯示接口
|
1 |
| 5 |
千兆網口 |
LAN |
10/100/1000M網絡接口 |
4 |
| 6 |
開關 |
|
開關機&電源指示燈按鈕 |
1 |
| 7 |
VGA |
VGA |
顯示接口 |
1 |
| 8 |
U口 |
USB3.0 |
USB2.0接口 |
4 |
| 9 |
COM |
RS-232 |
1個RS-232接口 |
1 |
| 10 |
輸入輸出 |
GPIO |
GPIO |
12 |
| 11 |
視覺光源 |
L1L2L3L4 |
4個SM3芯接頭 |
4 |
| 12 |
相機接口 |
C1C2 |
相機供電及觸發輸出 |
4 |
| 13 |
電源接口 |
DCIN 48V |
48V電源輸入 |
1 |
| 14 |
觸發輸入 |
in1234 |
相機光源觸發輸入信號 |
4 |
| 15 |
運動控制 |
gLink |
等環網接口 |
2 |
| 16 |
擴展ip |
|
|
1 |
|
軟件系統：
該檢測系統使用MVS1.6版本，MVS智能機器視覺系統是海克易邦獨立自主開發的機器視覺產品。該產品集軟件和硬件于一體，為客戶提供最優的機器視覺解決方案。具有集成度高、功能豐富、穩定可靠等特點，適用于缺陷檢測、尺寸測量、定位引導、字符識別、平整度檢測等機器視覺檢測領域。
MVS1.6機器視覺檢測系統優勢：
1. MVS檢測方法和插件算法集成度高
尺寸測量、缺陷檢測、定位引導、識別、3D測量、預處理，定制類�！�
2. MVS功能豐富和操作簡單
相機模塊、檢測模塊、各種通信模塊、圖片數據保存于查詢、日志與異常處理、支持二次開發。
3. MVS穩定可靠，經過各種疲勞長期測試工作穩定
經過各種疲勞長期測試工作穩定，且有富士康蘋果產線大型項目產線應用驗證， 穩定、可靠。
|
